Zeiterfassungs- und Abrechnungssystem für den Zu- und Abgang in Bädern und Sportanlagen

Zeitraum: 1974 bis 1979

Beteiligte: Prof.Dr.D. Hannemann, Dipl.-Ing.U. Alwin, Dipl.-Ing.L. Große- Hering, Dipl.-Ing.A. Kalkofen, Dipl.-Ing.R. Kannenberg, Dipl.- Ing.M. Krüger, Dipl.-Ing.H. Steffentorweihen, Dipl.-Ing.W. Terhorst, Dipl.-Ing.M. Wichert, Dipl.-Ing.R. Ziedorn, eine Industriefirma

Kurzbeschreibung:

Ein Eingangsautomat gibt, nachdem der Eintritt bezahlt wurde, eine binär codierte Münze aus. Mit dieser Münze können Umkleidekabinen benutzt werden.

Beim Verlassen der Einrichtung wird die Münze in einen Automaten geworfen, die Verweildauer kontrolliert und evtl. eine Nachgebühr kassiert.

Alle Vorgänge in den Automaten werden durch neu entwickelte Mikrocomputer, auf der Basis der Mikroprozessoren 8080 und 8085, gesteuert.

Zwei verschiedene Münzsorten als Umlaufdatenträger wurden entwickelt: Metallische Münzen mit magnetischer Kodierung (Primitivform einer Magnetplatte) bzw. Münzen mit binärer Rillenkodierung.

Die Systeme wurden für eine mittelständische Firma bis zur Serienreife entwickelt (Hard- und Software), eine firmeneigene Entwicklungsabteilung eingerichtet, der Produktionsbereich umgestellt und Testgeräte entwickelt.

Die Firma übernahm dann die Produktion, den Test, den weltweiten Verkauft, die Wartung und auch die Weiterentwicklung der Systeme.

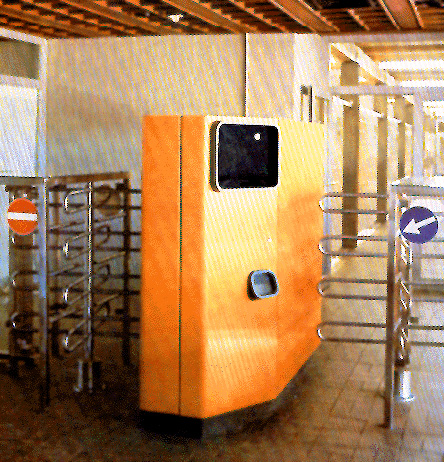

Kassenautomat

Teilvorhaben:

  1. Magnetisches Kodierverfahren für Metallische Münzen
  2. Universelle Mikrocomputerplatinen für Steuerungsaufgaben (8080 und 8085)
  3. Steuerung eines Magnetkartenlesers (Kreditkarten)
  4. Ablaufsteuerung für die Ausgabe und Rücksortierung von Münzen
  5. Steuerung eines Lochkartenlesers (Kreditkartenformat)
  6. Bildschirmausgabegerät zum Anschluß an einen Automaten
  7. Zentraler Kassencomputer
  8. Optische Lesevorrichtung für Rillenmünzen
  9. Mikrocomputer mit Drucker als mobile Einheit zur Erfassung statistischer Daten

Veröffentlichungen:

Alwin, U.; Wichert, M., 1978: "Entwicklung eines Kassencomputers für Abrechnungsvorgänge in Sportanlagen" (Hard- Und Softwareentwicklung, Assembler 8085: Eingangs- und Ausgangsbezahlstation und Wandverkaufsgerät, jeweils mit Geldrückgabeeinheit), Diplomarbeit.

Hannemann, D.,et al,1974: "Vorrichtung zur Kodierung und zum Lesen von Datenträgern", Deutsche und ausländische Patentanmeldungen.

Hannemann, D., 1980: "Forschungs- und Entwicklungsarbeiten auf dem Gebiet der Mikrocomputertechnik", FH-BO-Press 1/80.

Hannemann, D., 1983: "Mikroelektronik-Innovation in einem mittelständischen Unternehmen des Maschinenbaus", ITZ, Duisburg.

Kannenberg, R.; Krüger, M., 1977: "Entwicklung einer Mikroprozessor-Steuerung (8080), einschließlich Software", Diplomarbeit.

Kalkofen, A.; Hummels, W., 1977: "Steuerung eines Magnetkartenleser durch einen 8080 Mikroprozessor" (Hard- und Softwareentwicklung, Assembler), Diplomarbeit.

Steffentorweihen, H.; Große-Hering, L., 1977: "Mikroprozessorgesteuerte Münzsortieranlage" (Hard- und Softwareentwicklung, Assembler 8080), Diplomarbeit.

Terhorst, W., 1978: "Entwicklung einer optischen Lesevorrichtung für Rillenmünzen unter Verwendung eines 8085 Mikrocomputers" (Hard- und Software, Assembler 8085), Diplomarbeit.

Ziedorn, R., 1979: "Entwicklung eines Statistikdruckers: Mikroprozessor SC/MP-II + Metallfoliendrucker zur Erfassung statistischer Daten in Steueranlagen", Diplomarbeit.
